تعرض لوحة SPC المباشرة بيانات الجودة على الشاشة لحظة قياسها: القراءات مقابل حدود المواصفة، وخرائط الضبط مقابل حدود الضبط، ومؤشرات القدرة مثل Cp وCpk وPpk. تعمل دون مراقبة على شاشة تلفاز بجانب الخط، أو في متصفح على مكتب، وتتحدّث دون أن يضغط أحد أي زر.
تقرأ Zometric Live Dashboards بيانات الجودة في المصنع: القراءات المتغيّرة (القيم الفردية والمجموعات الجزئية)، وأعداد الوحدات المعيبة والعيوب، وحكم الاستقرار والقدرة لكل مخطط. المخطط هو خاصية واحدة تُقاس على خط وآلة ومنتج واحد. تُوضع الأدوات على شبكة من 24 عموداً. لوحة التلفاز لوحة رسم ثابتة لا تُمرَّر أبداً، وتتناوب شرائحها. ولوحة الحاسوب شبكة قابلة للتمرير. وتُبنى كلتاهما بسحب الأدوات وتغيير حجمها من كتالوج يضم 20 نوعاً من الأدوات المعتمدة على البيانات.
لا تعيد اللوحة حساب SPC. تُعرض حدود الضبط ونتائج قواعد التشغيل وCp وCpk وPpk تماماً كما حسبها المصدر، فتتطابق الشاشة على الجدار مع تقرير SPC. ولا تحكم اللوحة إلا على طريقة العرض: هل القراءة ضمن المواصفة أم في نطاق التحذير أم خارج المواصفة، وهل يبلغ المخطط هدف القدرة الذي تحدّده كل أداة (1.33 افتراضياً، على Cpk أو Ppk).
ست ملاحظات تقولها فرق الجودة والإنتاج عن الشاشات في أرضية الإنتاج، وما الذي يتغيّر عندما تقرأ الشاشة بيانات SPC مباشرة.
من ربط مصدر البيانات إلى التلفاز على الجدار، تجري كل خطوة في المتصفح.
الإعداد · مصدر البيانات
من الإعدادات، مصادر البيانات، أدخل عنوان URL ورمزاً مميزاً لكل وظيفة من الوظائف الخمس: وحدات العمل والورديات والمخططات وسجلات الجودة والقدرة. يُختبر كل عنوان URL مقابل عقده المنشور، ولا يُحفظ إلا إذا نجح الاختبار.
الإعداد · وحدات العمل
اكتشف وحدات العمل التي يقدّمها المصدر وزامن نمط الورديات الخاص به. تُزامَن المخططات مع حدود المواصفة وحدود التحذير الخاصة بها لكل وحدة عمل، وتُحدَّث مجدداً عندما تتقادم.
البناء · اللوحة
اختر شاشة تلفاز تتناوب فيها الشرائح على لوحة رسم ثابتة، أو شبكة حاسوب قابلة للتمرير. ويمكنك أيضاً نسخ أي لوحة لدى المستأجر وتوجيه أدواتها إلى مخططات وحدة العمل هذه.
البناء · الأدوات
اختر الأدوات من الكتالوج، ثم اسحبها وغيّر حجمها على الشبكة ذات الـ 24 عموداً. حدّد لكل أداة نطاقها الخاص: مخططات أو خطوط أو أنواع معدات أو مرشّح، وهدف القدرة، وإعدادات العرض مثل حجم النص وشدة اللون. وتعرض اللوحة الجانبية معاينة للتغيير أثناء إجرائه.
الضبط · النافذة والتحديث
اختر المدى الذي تنظر إليه اللوحة في الماضي: آخر بضع ورديات، أو عدد متحرك من الأيام أو الأسابيع أو الأشهر، أو نطاق تواريخ ثابت. ثم اختر عدد مرات التحديث. ويتوقف التحديث في النطاق الثابت الواقع كلياً في الماضي، لأن بياناته لا يمكن أن تتغيّر.
الإصدار · النشر
يُحفظ كل تعديل تلقائياً في مسودة لا يراها المشاهدون أبداً، والنشر هو ما يطلقها. ويمكن أن تكون اللوحة مرئية لكل من لدى المستأجر أو لمجموعات محددة فقط.
التشغيل · جدار الشاشات
تتناوب الشرائح وفق المدة المحددة لكل منها، مع شريط تقدّم يبيّن موعد تغيّر الشاشة. ويعرض الترويس نافذة البيانات ووقتي آخر تحديث والتحديث التالي. ويمكن لأي شخص أمام الشاشة إيقاف الشرائح مؤقتاً أو التنقل بينها.
المشاركة · التصدير
يُنزّل المستخدمون الذين يملكون صلاحية التصدير كل الشرائح كملف PDF أو PowerPoint، مُصيَّرة بدقة 1920 × 1080 بشريحة واحدة في كل صفحة.
كل قدرة مرتبطة بقرار يحاول فريقك اتخاذه بالفعل.
اختر عناصر واجهة من كتالوج يضم 20 عنصراً، واسحبها وغيّر حجمها على شبكة من 24 عموداً، على شرائح تلفاز متناوبة أو صفحة حاسوب قابلة للتمرير. تُحفظ التعديلات تلقائياً في مسودة لا يراها المشاهدون حتى تنشرها.
تجلب كل لوحة معلومات بيانات جديدة كل 30 ثانية افتراضياً، أو بأي فاصل مُعدّ مسبقاً من 5 ثوانٍ إلى 10 دقائق. تعرض الترويسة وقت آخر تحديث والتحديث التالي، ويتوقف نطاق التواريخ الثابت في الماضي عن التحديث لأنه لا يمكن أن يتغير.
كل خاصية وخط ومنتج مقابل حدود المواصفات الخاصة به على لوحة واحدة، مع تمييزه ضمن المواصفات أو في حالة تحذير أو خارج المواصفات. وتُبرَز أي قراءة من الوردية الحالية خارج المواصفات كإنذار.
مصمَّمة لشاشات تبقى مشغّلة لأسابيع: يجلب كل عنصر واجهة بياناته بنفسه، فلا يظهر أي عطل إلا كخطأ في ذلك العنصر وحده بينما تواصل العناصر الأخرى التحديث، وتعيد الصفحة تحميل نفسها مرة كل ليلة عند الساعة 03:00.
تُعرض حدود التحكم وأعداد مخالفات القواعد وCp وCpk وPpk تماماً كما حسبها نظام SPC، دون إعادة حسابها أبداً، بحيث تتطابق شاشة الجدار مع تقرير SPC.
تُظهر مصفوفة أرباع SPC وبطاقة مؤشر أداء القدرة وقوائم عمل فجوات القدرة والاستقرار أيَّ المخططات من بين المئات يحتاج إلى الاهتمام أولاً، كلٌّ مقابل الهدف الذي يحدده عنصر الواجهة (Cpk 1.33 افتراضياً).
تعرض كل بطاقة في مصفوفة الجودة أحدث قراءة لمخطط واحد في الوردية الحالية. وإذا لم تكن في الوردية قراءة بعد، تعرض آخر قراءة مسجّلة موسومةً بأنها التشغيل الأخير. تكون القراءة خارج المواصفة إذا وقعت تحت LSL أو فوق USL، وتكون في نطاق التحذير إذا وقعت خارج حدود التحذير للمخطط. وإذا لم تكن للمخطط حدود تحذير، فنطاق التحذير هو الـ 15% الخارجية من نطاق المواصفة على كل جانب.
| المخطط | LSL | USL | حدود التحذير | القراءة | الحالة |
|---|---|---|---|---|---|
| الرطوبة %، الخط 1 | LSL2.00 | USL4.00 | حدود التحذير2.30 – 3.70 (قاعدة 15%) | القراءة3.12 | الحالةضمن المواصفة |
| الرطوبة %، الخط 2 | LSL2.00 | USL4.00 | حدود التحذير2.30 – 3.70 (قاعدة 15%) | القراءة3.81 | الحالةتحذير |
| الملح %، الخط 1 | LSL1.10 | USL1.60 | حدود التحذير1.20 – 1.50 (مضبوطة) | القراءة1.64 | الحالةخارج المواصفة |
| الكثافة الظاهرية g/l، الخط 1 | LSL380 | USL440 | حدود التحذير389 – 431 (قاعدة 15%) | القراءة386 | الحالةتحذير |
تقرأ Live Dashboards بيانات الجودة، ولا تكتب أي شيء في المقابل.
تُقرأ من نظام SPC وحدات العمل والورديات ومخططات SPC مع حدود المواصفة والتحذير الخاصة بها والقراءات وحكم الاستقرار والقدرة لكل مخطط. ويمكن لأي نظام آخر أن يقدّم البيانات نفسها بالاستجابة للعقد المنشور نفسه.
استكشف الوحدة ←يرى اللوحات المنشورة التي يشمله جمهورها، ويمكنه إيقاف الشرائح مؤقتاً والتنقل بينها، ومزامنة مخططات وحدة عمل.
يُنشئ اللوحات ويحرّرها وينسخها وينشرها ويحذفها، ويضبط الأدوات، ويدير وحدات العمل ويزامن الورديات. ويرى اللوحات غير المنشورة أيضاً.
يصدّر شرائح اللوحة إلى PDF أو PowerPoint. وهذه صلاحية منفصلة عن التحرير.
يقرّر أي المجموعات ترى أي لوحة، دون وصول إلى إعدادات اللوحات.
يدير الهوية البصرية للمستأجر ومصادر بياناته: عنوان URL والرمز المميز لكل وظيفة.
شاهده أثناء العمل

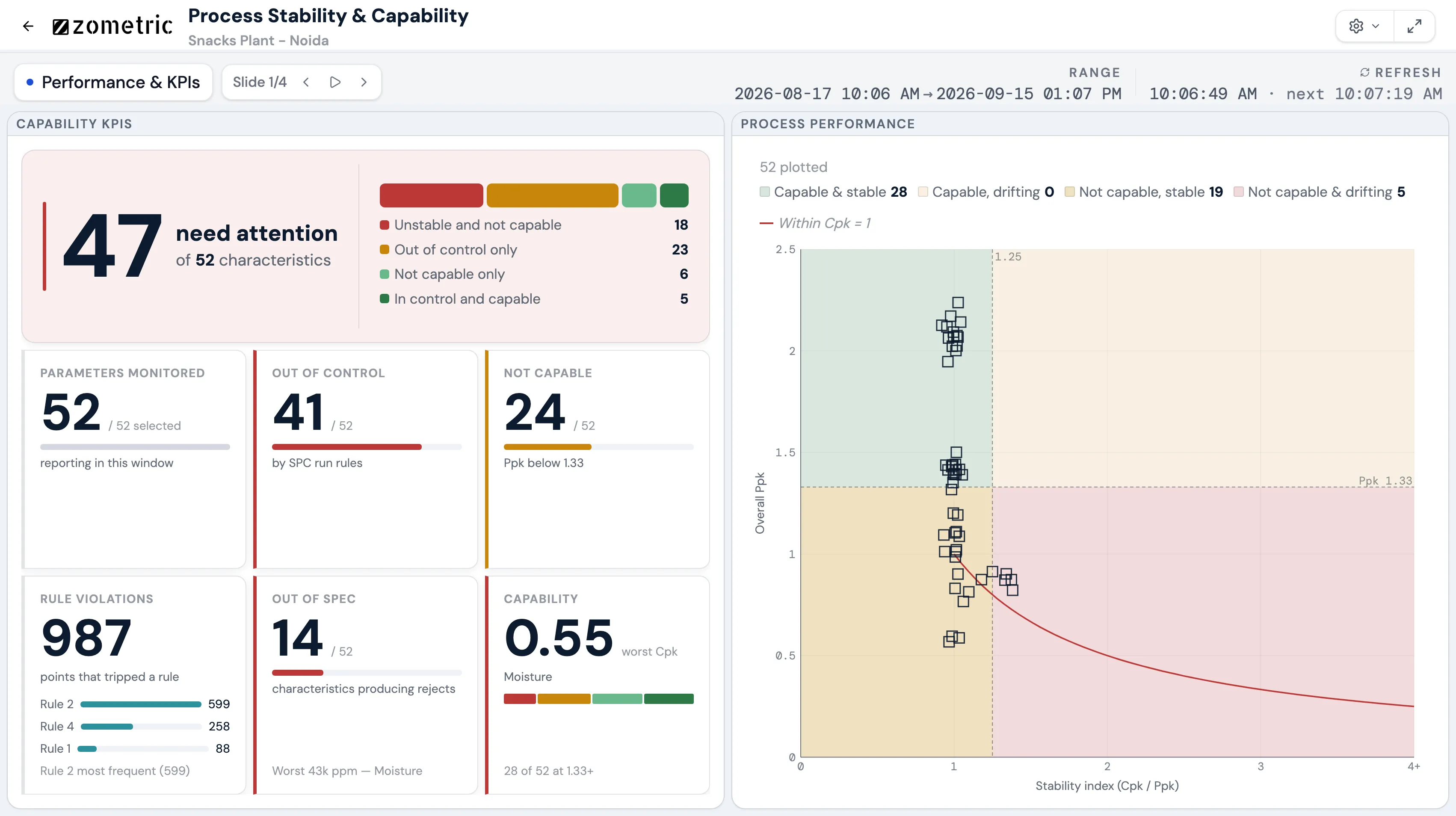

جولة في لوحات المعلومات المباشرة — إنشاء لوحات معلومات للتلفاز والحاسوب بالسحب والإفلات تعرض بيانات SPC المباشرة على شاشات تتحدّث تلقائيًا لأرض المصنع.
| Zometric Live Dashboards مقابل جداول البيانات والتقارير الثابتة على التلفاز | جدول بيانات أو تقرير ثابت أو صفحة مخططات عامة | Zometric Live Dashboards |
|---|---|---|
| الحداثة | تُحدَّث عندما يعيد أحدهم تصديرها أو تحميلها | تتحدّث تلقائياً، كل 30 ثانية افتراضياً |
| أرقام SPC | حدود الضبط وCpk تُعاد كتابتها أو حسابها في جدول | الحدود وأعداد مخالفات قواعد التشغيل وCp وCpk وPpk تُعرض تماماً كما حسبها المصدر |
| قبل الخروج عن المواصفة | لا شيء حتى تتجاوز القيمة حدّاً | نطاق تحذير من حدود التحذير للمخطط، أو الـ 15% الخارجية من نطاق المواصفة |
| الشاشات الكبيرة | الصفحات تنزلق خارج أسفل الشاشة أو تُقتطع | لوحة رسم ثابتة من 24 عموداً، وشرائح متناوبة، وأدوات تُقسَّم إلى صفحات بدلاً من الاقتطاع |
| تغذية واحدة معطوبة | تفشل الشاشة بأكملها | تعرض تلك الأداة وحدها خطأً وتواصل البقية التحديث |
| التشغيل لأسابيع | علامة تبويب في المتصفح لا يعيد أحد تشغيلها | تعيد تحميل نفسها مرة كل ليلة عند 03:00 بالتوقيت المحلي |
| من يرى ماذا | أي شخص لديه الملف أو الرابط | نسخ مسودة ومنشورة، مع إمكانية الرؤية حسب المجموعة |
| الاجتماعات | لقطات شاشة تُلصق في الشرائح | تصدير كل شريحة إلى PDF أو PowerPoint |
خمس وظائف (وحدات العمل والورديات والمخططات وسجلات الجودة والقدرة)، تُستدعى كل منها عبر POST بجسم JSON ورمز مميز خاص بها. كل عقد موثّق في صفحة المساعدة، ولا يُحفظ عنوان URL إلا بعد أن تجتاز استجابته اختبار العقد.
تُزامَن المخططات وحدودها من المصدر لكل وحدة عمل، ونمط الورديات على مستوى المستأجر. والمخطط الذي يتوقف ظهوره في المصدر يُعامَل كمخطط متقاعد ويُخفى.
تُصيَّر كل شريحة من اللوحة بدقة 1920 × 1080 وتُحفظ كل منها صفحةَ PDF واحدة أو شريحةَ PowerPoint واحدة.
إجابات مباشرة عن الأسئلة التي تطرحها الفرق قبل العرض التوضيحي.
تعرض لوحة SPC المباشرة بيانات الجودة على الشاشة لحظة قياسها: القراءات مقابل حدود المواصفة، وخرائط الضبط مقابل حدود الضبط، ومؤشرات القدرة مثل Cp وCpk وPpk. تعمل Zometric Live Dashboards دون مراقبة على شاشات التلفاز في أرضية الإنتاج كشرائح متناوبة، أو في متصفح على حاسوب، وتتحدّث دون أن يضغط أحد أي زر.
بيانات الجودة: القراءات المتغيّرة (القيم الفردية والمجموعات الجزئية)، وأعداد الوحدات المعيبة والعيوب، وحكم الاستقرار والقدرة لكل مخطط، لوحدات العمل والورديات التي يحدّدها المصدر. وتقرأ اللوحات من المصدر خمس وظائف: وحدات العمل والورديات والمخططات وسجلات الجودة والقدرة.
كل 30 ثانية افتراضياً. ويمكن ضبط كل لوحة على 5 أو 10 أو 30 ثانية، أو 1 أو 2 أو 5 أو 10 دقائق. واللوحة المثبّتة على نطاق تواريخ يقع كلياً في الماضي تتوقف عن التحديث، لأن بياناتها لا يمكن أن تتغيّر.
لا. تُعرض حدود الضبط وأعداد مخالفات قواعد التشغيل وCp وCpk وPpk تماماً كما حسبها المصدر، فتتطابق اللوحة مع تقرير SPC. ولا تفعل الأداة سوى مقارنة المؤشر بهدف القدرة الخاص بها، 1.33 على Cpk افتراضياً، وتطبع تلك القاعدة على الشاشة.
لوحة التلفاز مجموعة من الشرائح على لوحة رسم ثابتة من 24 عموداً لا تُمرَّر أبداً. تتناوب الشرائح، 15 ثانية لكل منها افتراضياً. والأداة التي تحمل بيانات أكثر مما يتسع له مكانها تقسّم نفسها إلى صفحات، وتبقى الشريحة معروضة حتى تُعرض كل صفحة. ويمكن أيضاً لعدة خرائط أن تتشارك صفحة واحدة.
نعم. يختار المحرّرون الأدوات من كتالوج ويسحبونها ويغيّرون حجمها على شبكة من 24 عموداً، في شرائح التلفاز وشبكات الحاسوب على حد سواء. ثم تُضبط كل أداة في لوحة جانبية تعرض معاينة للتغيير، ولا يصل شيء إلى المشاهدين حتى تُنشر اللوحة.
نعم. تكون اللوحة مرئية إما لكل من لدى المستأجر أو لمجموعات محددة فقط، ولا يرى المشاهدون إلا اللوحات المنشورة. والتحرير والتصدير وتحديد من يرى أي لوحة وإدارة مصادر البيانات صلاحيات منفصلة.
نعم، مع صلاحية التصدير. تُصيَّر كل شريحة بدقة 1920 × 1080 وتُحفظ كل منها صفحةَ PDF واحدة أو شريحةَ PowerPoint واحدة.
